Bewertung der Überstömsicherheit für eine treppenförmige Entlastungsanlage

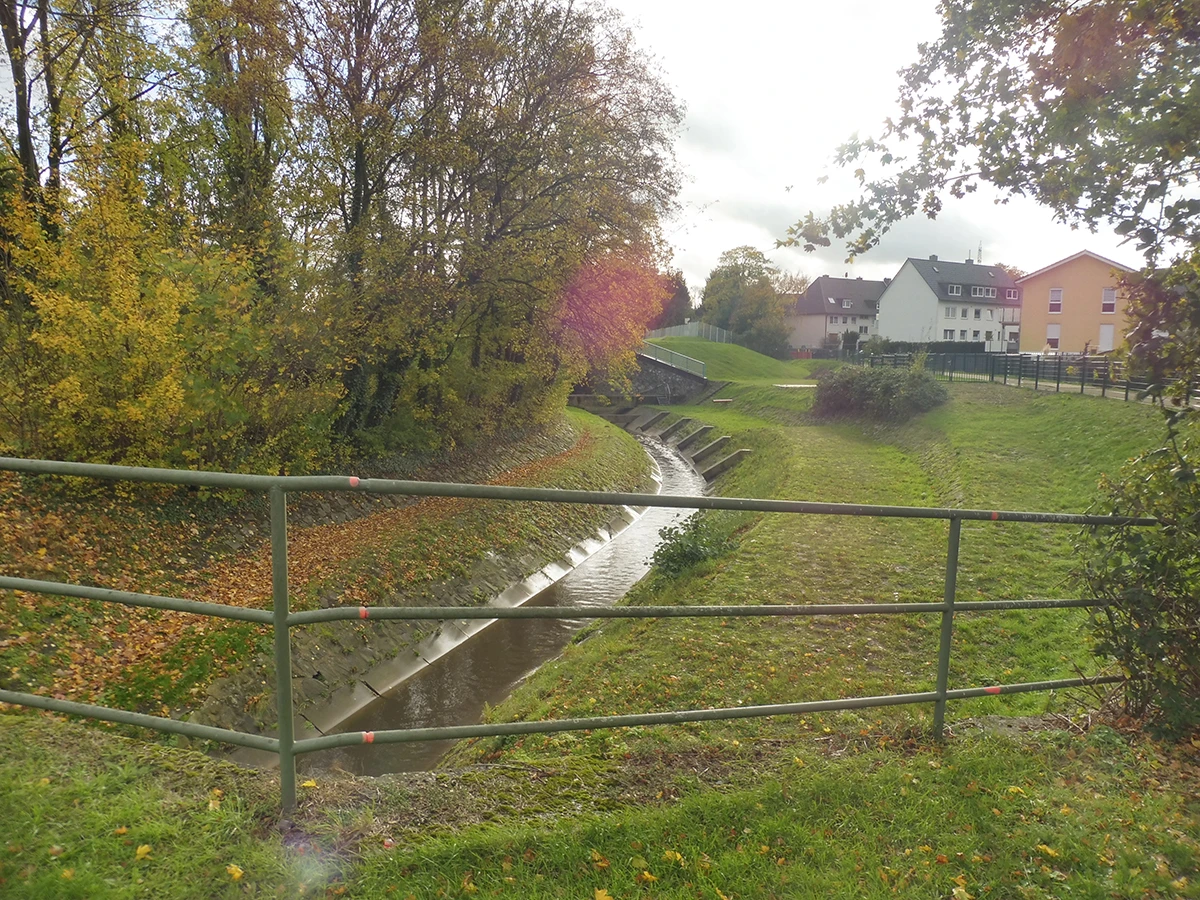

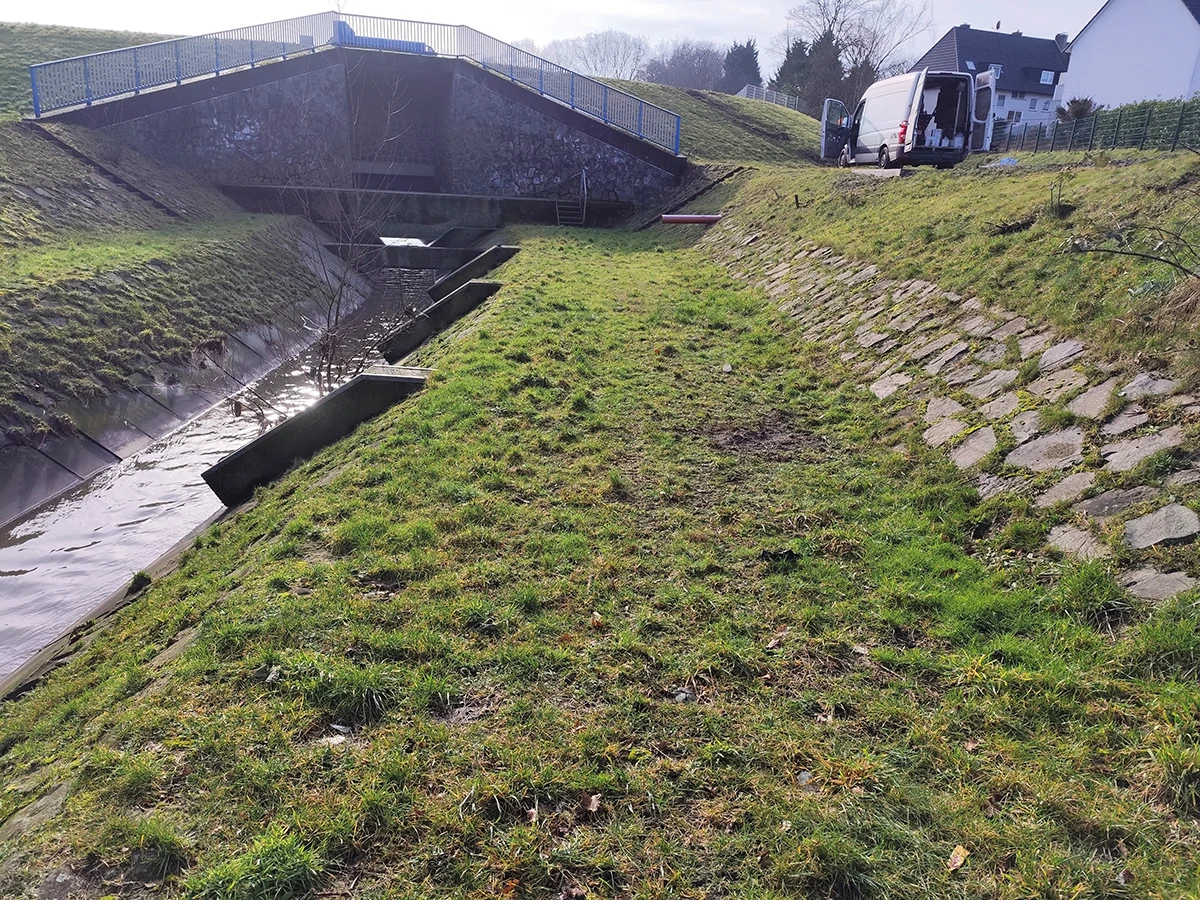

In Essen-Bochold am Gewässer Borbecker Mühlenbach liegt das Hochwasserrückhaltebecken Jahnstraße mit einem Stauvolumen von mehr als 100.000 m³. Im Norden schließt das Becken mit einem Absperrdamm ab, welcher im Falle von Hochwasserereignissen planmäßig überströmt wird.

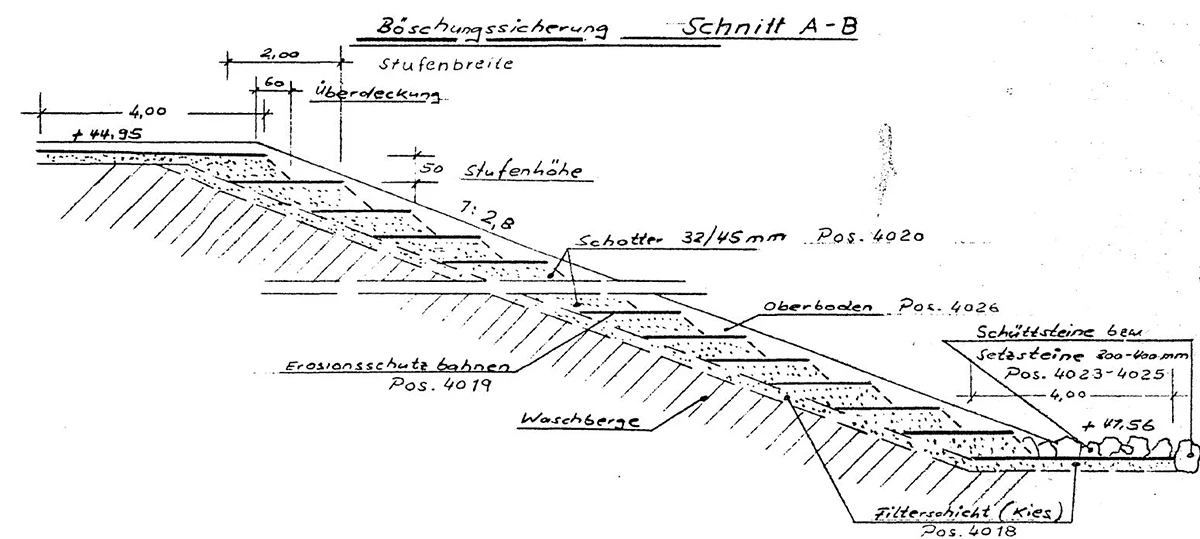

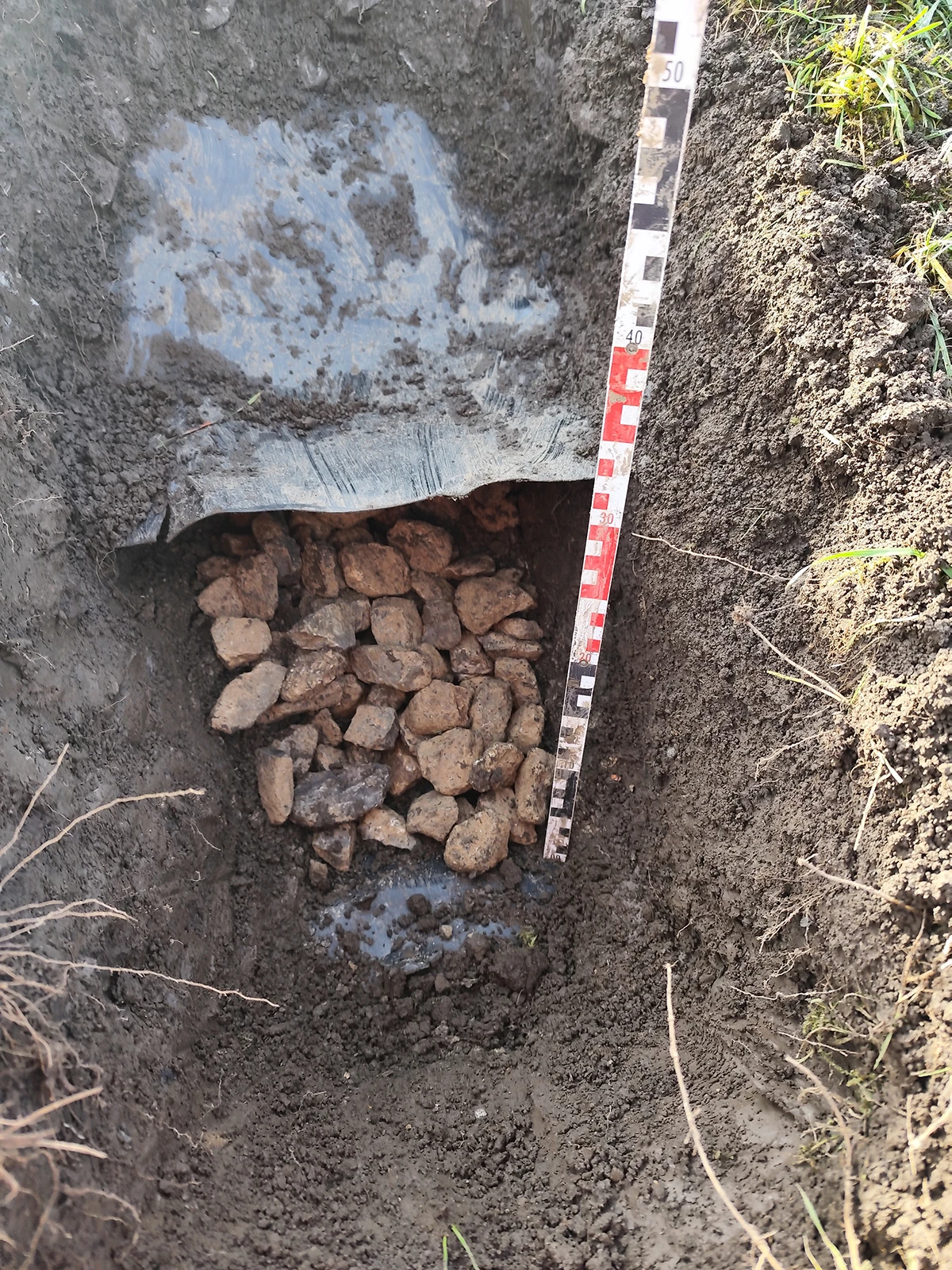

Wir haben von der Emschergenossenschaft den Auftrag bekommen, das Vorhandensein sowie die Art des landseitigen Erosionsschutzes zu untersuchen und darauf basierend die Überströmsicherheit zu bewerten. Dabei bestanden die Archivunterlagen aus wenigen Bauzeichnungen der 80er Jahre, welche eine landseitige Abtreppung mittels horizontal verlegter Folien vermuten ließen. Tatsächlich konnte der auf dem Planauszug dargestellte Aufbau im Rahmen einer Schurfkampagne annährend bestätigt werden. Die Literaturrecherche zeigte, dass sich eine derartige Konstruktion in Versuchen als sehr robust gegenüber Materialumlagerung gezeigt hat. Dabei wirkt sich die Ausbildung einer sogenannten Kaskadenströmung positiv auf die Standsicherheit der landseitigen Böschung aus. Gleichzeitig ist kein einheitliches und etabliertes Nachweisformat für ein solches Systems bekannt. Insbesondere fehlen eindeutige Empfehlungen zur Annahme von Eingangsparametern zur realitätsgetreuen Abschätzung der Kräfteverteilung innerhalb der Konstruktion. Letztendlich konnte in Kombination mit Vergleichsbemessungen anhand von vorhandenen Regelwerken sowie einer argumentativen Abschätzung eine Aussage bzgl. der Sicherheit für den Fall der Überströmung der vorliegenden treppenförmigen Entlastungsanlage getroffen werden.
